MD11-1型剪板機數控系統問題故障處理解決辦法詳細總結

1 數字不走 加減可以走但數字不走   按運行一直沖到最前或者最后

   編碼器壞了

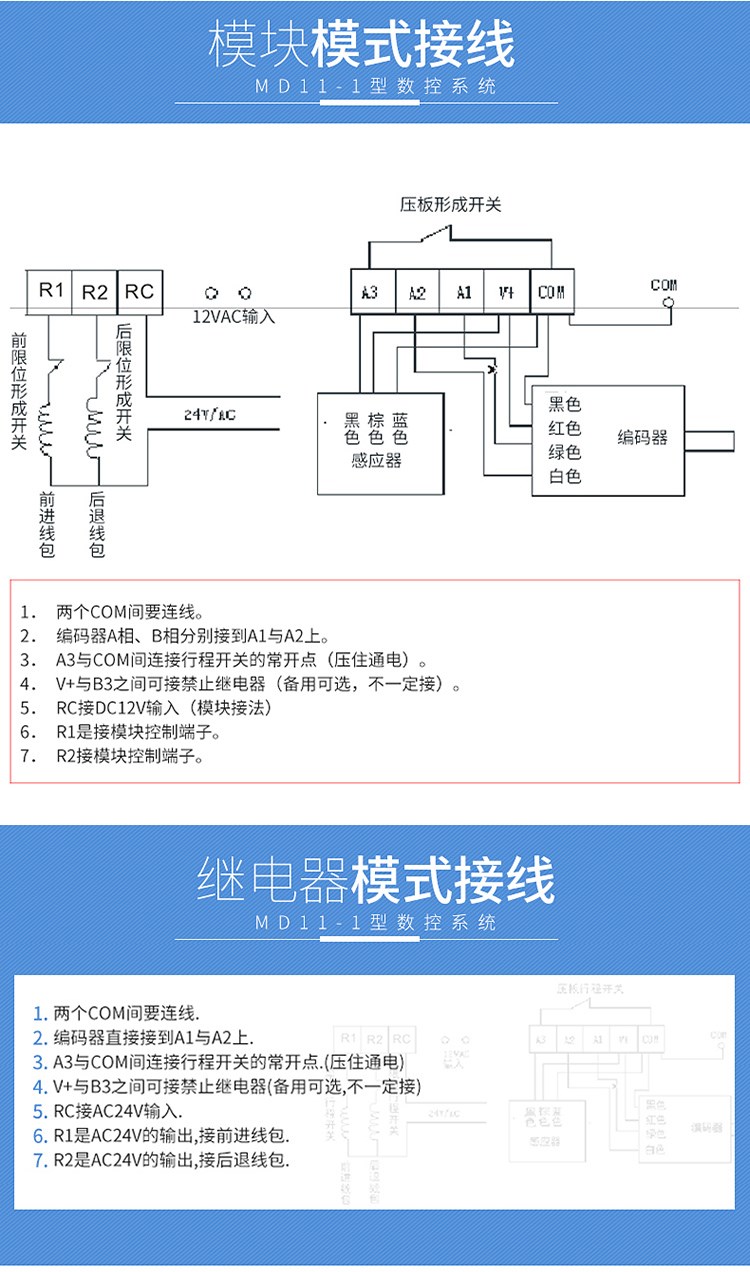

或者線掉了 顏色順序 黑紅白綠 或者 黑紅綠白 COM為黑色

檢查聯軸器有沒有壞

2 按 加或者按減 不動

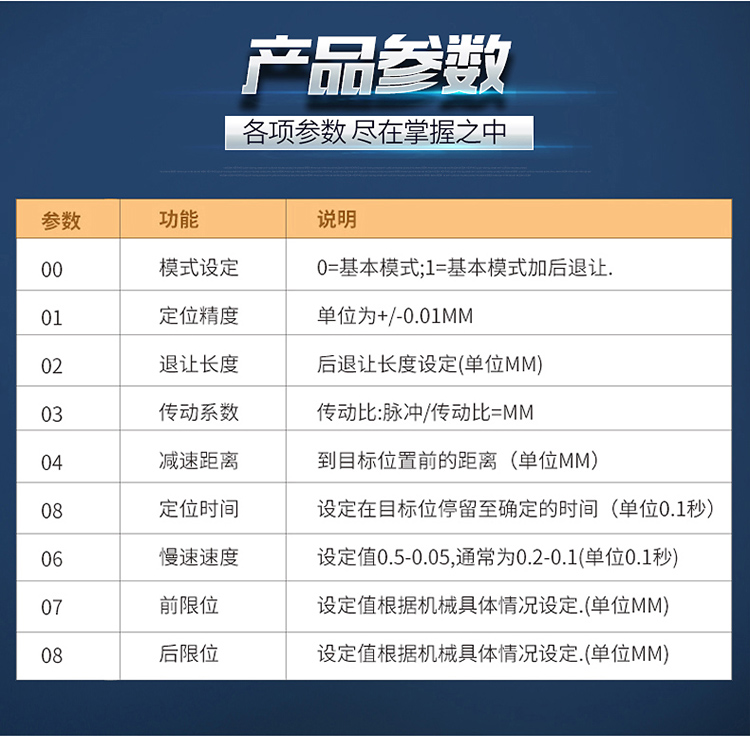

   第一步檢查數字是不是大于500或者小于10  如果處于軟限位  已經很大了 所以不能加  或者已經很小不能減    只要按右上角對數就可以了  如果有出現655.53特別這種注意復位參數重啟  按住編程不放  P0 設0 ,P1設 0.15, P2設 0 ,P3設 40, P4 設1.5-2 P5 設0.9, P6設 0.15 ,P7 設10 P8 設500

   第二  如果上述數字正常  檢查 R1 R2 RC  其實系統就是控制R1 R2 與RC的閉合  如果系統輸出  由于 限位開關損壞也會造成不動   所以需要排除是不是外部行程限位開關  辦法就是直接短接RC 與 R1 R2  看外部線路是不是正常  如果短接能前能后  說明系統故障  如果不能說明外部線路  請電工排查

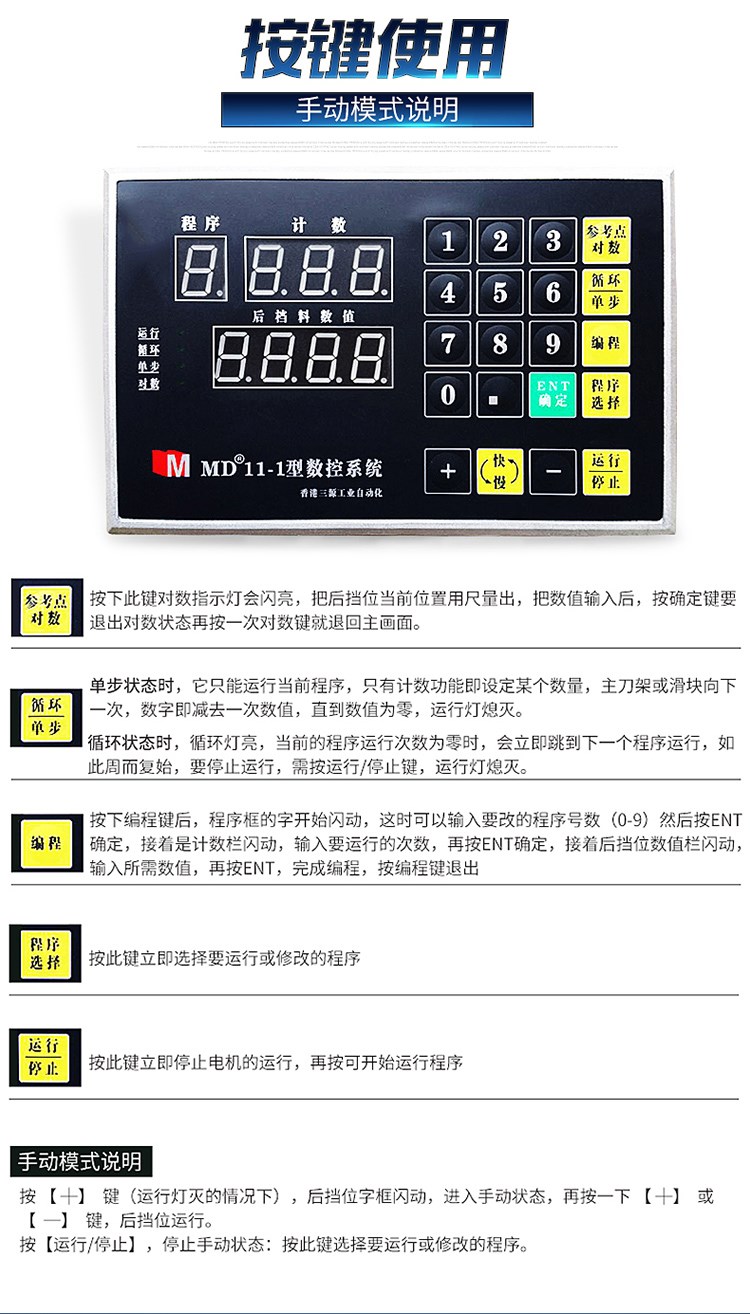

   第三  系統故障我們確認是不是按鍵這些  按鍵按的會有滴滴聲  如果按鍵無聲 成排成列的 說明按鍵部分有問題  但是可能主板或者按鍵  如果更換按鍵面貼可以直接插上去試試 不用撕掉  撕掉不論好壞無法退換

   第四 拆開主板  查看繼電器部分后面線路板是不是燒糊

3  顯示屏不顯示

一般是電源沒電

或者老系統更換新版系統  易出現  因為新系統電源要求獨立電源  切記變壓器不能共零 所以這種情況  要求試機前通知技術部改獨立電源

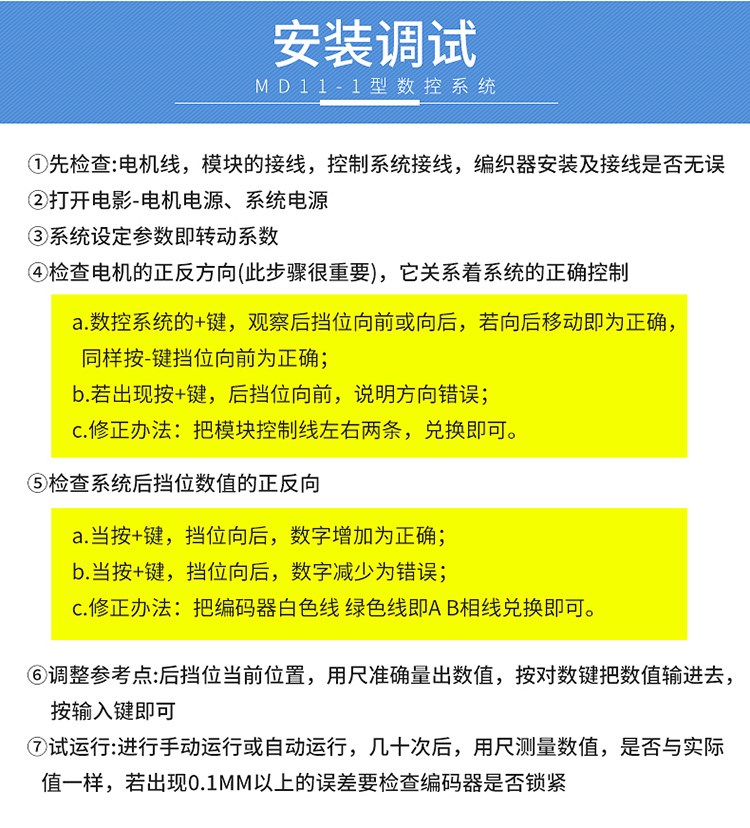

4  調試步驟說明書參考一下  一般先確認按加往后走數字增加 否則已發生飛車

5   數字亂跳就是不到位

   首先是不是減速機 必須是這個

   第二 螺距是不是匹配，P3=400/螺距

調參數 把P6設置0  調P4  100跑200 運行  越接近越好  確認調好P4后

  調節P6 以手動按住加不放 跳動0.2 為宜

6  走位不準

  第一步檢查聯軸器  或者測試重復定位精度

  比如100開200 再回100  重復幾個來回  如果變了 說明聯軸器松  緊下就可以

  第二  檢查是不是呈放大趨勢 越后誤差越大  這樣就是P3調節不對  就像汽車加油 參數越大走的越多  可以比例計算實際參數

 公式  P3實際=（P原來/實際走的距離）*數據理論走的距離

如：數字從100跑到200 實際是100 跑到了180 原來默認P3是40  那么

P3實際=40/（180-100）   *（200-100） =50
